Pixy2 Carmera 패키징













Pixy Carmera





앞서, 라즈베리파이가 원격 접속 환경이 구성이 되어 있어야한다.



https://thanks-a-lot-appreciate.tistory.com/33

[라즈베리파이, 리눅스] 원격제어 - VNC viewer 설치





< 1 > 라즈베리파이와 카메라 연결하기



>> USB로 연결한다

cf) 카메라에 있는 다른 케이블은 아두이노와 연결하기위해 있는 케이블이다.



<2> 라즈베리파이 터미널에 라이브러리를 설치한다.



$ sudo apt-get install libsub-1.0-0.dev

$ sudo apt-get install libbost-all dev



$ sudo apt-get install cmake

< Pixy 소스 코드 설치>

$ git clone https://github.com/charmedlabs/pixy.git

< libpixyusb 빌드 및 설치 >

(1) 라이브러리 구축

$ cd pixy/scripts
$ ./build_libpixyusb.sh

(2) 라이브러리 설치

$ sudo ./install_libpixyusb.sh

< 'hello_pixy' 예제 실행 >

$ ./build_hello_pixy.sh



< 예제 실행 >

$ cd ../build/hello_pixy
$ sudo ./hello_pixy

이런 오류가 생긴다.

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ



Try 2 :

https://www.youtube.com/watch?v=kn_PjymdnCQ

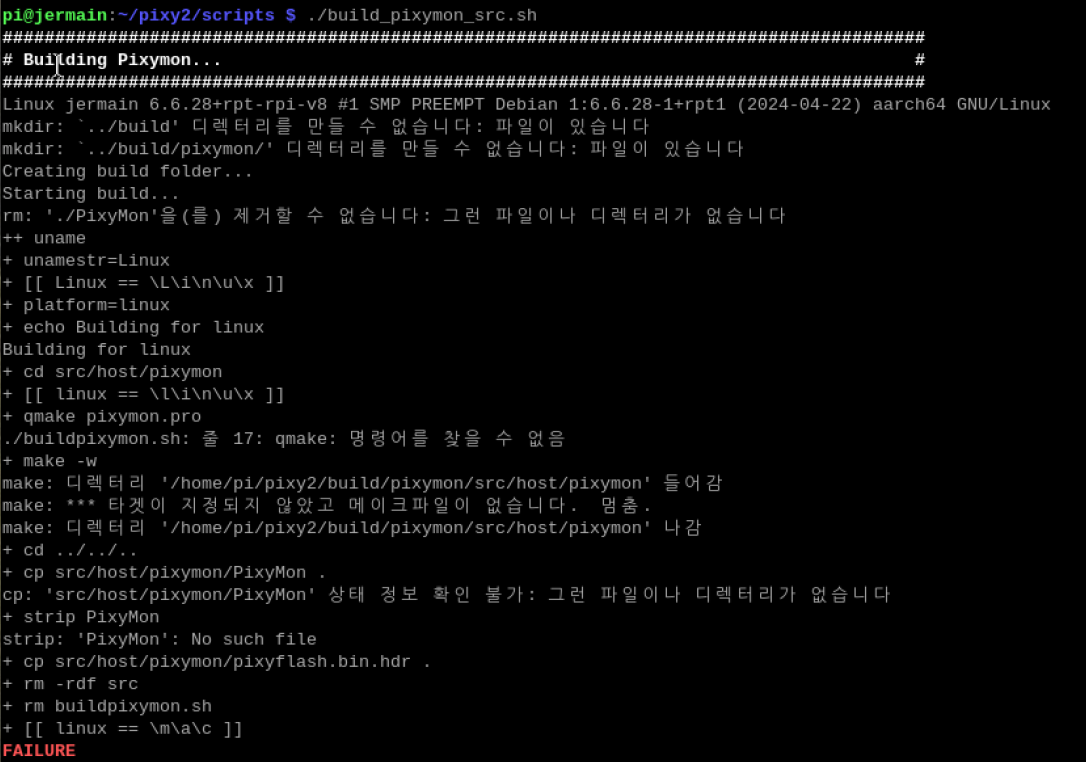

FAILURE이 나온다  구글링 해보니 QT 설치가 안됐기 때문에 그렇단다

https://docs.pixycam.com/wiki/doku.php?id=wiki:v2:installing_pixymon_on_linux

wiki:v2:installing_pixymon_on_linux [Documentation]

QT 설치를 해준다.



QT설치 커맨드





>> 설치가 안된다 ... 왜 일까

https://makeutil.tistory.com/138

QT5 및 QT Creator 설치 (rasbian 2022.01 ~)



https://m.blog.naver.com/icbanq/221747663739

라즈베리파이 - Qt5 설치 및 사용을 해보자!







cmake는 아까 설치했다



>> qt관련 패키지 설치



세상에 980MB용량이나 된다.



>> qt gui 개발환경  qtcreator 설치







sudo apt-get install qt5-default 명령어로는 여전히 아까와 같은 결과가 나온다 >> 일단 qt 깔았으니 넘어간다



$ sudo apt-get install g++



g++ 컴파일러까지 깔았고



다시 한번 시도해본다.

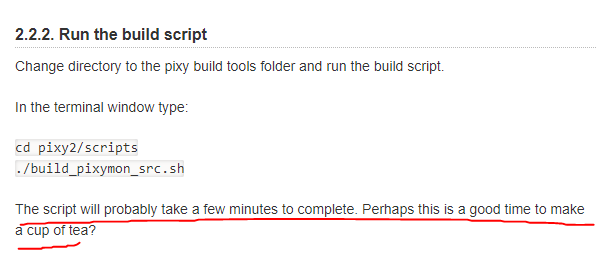

오래 걸리는 작업인가 보다.





$ cd pixy2/scripts
$ ./build_pixymon_src.sh



>> 한 5분후 성공했다는 메세지가 떴다.



그 다음 usb interface 권한을 풀어준다





사진처럼 권한을 풀어주고







>> $ ./PixyMon  (여기서 대문자 P이다) , PixyMon 실행







>> 일단 실행까지는 왔지만 카메라 인식은 안됐다.



https://docs.pixycam.com/wiki/doku.php?id=wiki:v2:hooking_up_pixy_to_a_raspberry_pi

wiki:v2:hooking_up_pixy_to_a_raspberry_pi [Documentation]



다시 보면서 시작 해보자







pi@jermain:~/pixy2/build/get_blocks_cpp_demo << 여기로 경로 이동을 해줍니다.



예제를 가져오려고 했지만 Error..



>>  카메라를 다시 뺐다가 다시 연결했다





>> 예제가 잘 동작한다!







결론적으로는  설치가 잘 되긴 됐나 보다



다시한번 PixyMon을 실행 해봤는데





>> 설치가 잘 된 것을 확인 할 수 있다.
